Luftstrom und Luftdruck

Der Luftstrom Q, auch als Strömungsgeschwindigkeit bezeichnet, ist der Luftstrom, der in der Zeit der Einheit durch den Ventilationsausgang (bzw. den Lufteinlass) geht.Die Einheit ist im Allgemeinen CFM, nämlich Kubikfuß pro Minute oder CMM, nämlich Kubikmeter pro Minute;

Die im Entstaubungssystem verwendeten Einheiten sind m3/s oder m3/h.

Der Luftstrom des Ventilators kann mit der experimentellen Methode gemessen werden oder kann durch Berechnung berechnet werden, die Berechnungsformel ist wie folgt

L-- der Luftstrom des Ventilators, m3/s;

D2--- Außendurchmesser des Ventilator-Laufrads, m;

Q1 -- Fließkoeffizient, der mit dem Lüftermodell zusammenhängt;

2 -- die kreisförmige Geschwindigkeit des äußeren Durchmessers des Laufrads, m/s, Kombi956;2=

(m/s);

N--- Lüftergeschwindigkeit, r/min.

Luftstrom kann durch Änderung der Geschwindigkeit eingestellt werden oder kann durch das Tor gesteuert werden, achten Sie auf die maximale Geschwindigkeit kann die angegebene Geschwindigkeit nicht überschreiten.

P bezieht sich auf die Druckdifferenz zwischen dem Luftauslass und dem Lufteinlass durch den Lüfter.Die Einheit ist im Allgemeinen die mm-Wassersäule, d.h. die Millimeter-Wassersäule (ähnlich der millimeter-Quecksilbersäule, die den atmosphärischen Druck misst, aber aufgrund der geringen Druckdifferenz ist die Einheit im Allgemeinen die Wassersäule).

Der Winddruck ist der Unterschied zwischen dem Gesamtdruck des Lüftereingabes und des Auslasses.Das Gerät ist mmH2O.

Die folgende Formel kann ausgedrückt werden als:

H deckungsgleich 653099; deckungsgleich 961H1a956;22

H -- der Gesamtdruck des Ventilators, mmH2O;

deckungsgleiche 961; Gasdichte, kg/m3;

H1 -- Druckkoeffizient, der mit dem Klingentyp zusammenhängt, ist 0.4~0.6 für den Rückwärtstyp und 0.6~0.8 für den radialen Typ;

Die Vorwärtsformel ist 0.8~1.1.

Der Winddruck kann durch Änderung der Drehzahl des Lüfters oder durch ein Gate eingestellt werden.

Luftstrom:

Wahrscheinlich wurde Ihnen gesagt, dass Zentrifugalflüfter über höhere Druck und geringere Luftzuflüsse verfügen als Axiallüfter.Axiallüfter verfügen jedoch über höhere Luftströmungs- und Druckfähigkeiten. What&";s die Wahrheit über  verschiedene Ventilatoren und Gebläse in Bezug auf Luftstrom ?

1 CMS = 60 CMM = 3600 CMH

1 CMM = 35.3 CFM

Luftdruck:

1 N/M = 1 Pa (Pascal).

So 1-Takt ist gleich 10 Pa

1 mm Aq = 1 Kp/M =9.8 Pa

1 in H2 O= 25.4mm H2 O= 25.4mm Aq (Aq = Aqueous)

Sowohl der Luftstrom als auch der vom Ventilatorenprodukt beschriebene Luftdruck sind die maximalen Werte unter dem idealen Zustand, nämlich das Luftvolumen unter dem Zustand ohne Druckunterschied zwischen Ventilator und Einlass(das maximale Luftvolumen) und der Unterschied zwischen der Luftkammer und dem externen Luftdruck unter dem Zustand des Ventilators, der in die geschlossene Luftkammer bläst, bis das Luftvolumen Null ist (der maximale statische Druck)

Es handelt sich nicht um zwei unabhängige Leistungsindikatoren, sondern um gegenseitige Zwänge, und das Verhältnis zwischen Strömungsgeschwindigkeit und Druck is t das Verhältnis in der Flüssigkeitsmechanik. Die Menge des Windes sinkt mit der Zunahme der Druckdifferenz,

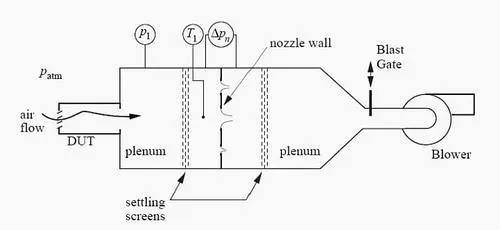

Die Messung des Luftstroms und des Drucks muss mit Hilfe eines Winds durchgeführt werden tunnel Tester;

Standard of Air Conditioning and Pressure Testing: The Standard of American AMCA-210 (Air Moving and Conditioning Association)

Zur gleichen Zeit, die Wahl des Lüfters, müssen Systemdämpfung in Betracht gezogen werden;

Statischer Druck wird definiert als der Druck, der von einem Gas auf die Oberfläche eines Gegenstandes ausgeübt wird, der parallel zum Fluss steht.

Kolloquial: statischer Druck bezieht sich auf den Druck zur Überwindung von Rohrwiderstand.

Dynamischer Druck wird als Konvoir definiert.D.

Kolloquial ist der dynamische Druck, der die Vorwärtsbewegung des Gases antreibt.

Gesamtdruck = statischer Druck + dynamischer Druck

Der Gesamtdruck ist der Unterschied zwischen Auslass-Gesamtdruck und Einlassgesamtdruck

Static Druck ist der volle Druck des Lüfters, um den dynamischen Druck an der Lüfteröffnung (zusammen mit dem Widerstand) zu verringern.

Dynamischer Druck ist der Widerstand P, der von sich selbst erzeugt wird, wenn die Luft fließt. Dynamischer Druck =0.5* Dichte *Windgeschwindigkeit quadrat

P = P(static)

1. Nachdem zwei Ventilatoren mit dem gleichen Modell und der gleichen Drehzahl parallel verbunden sind, ist der höchste Luftstrom etwa 90% des Luftstroms von zwei Ventilatoren, und der Luftdruck ist gleich dem Druck eines einzelnen Ventilators.

2. Nach zwei Ventilatoren mit dem gleichen Modell und der gleichen Geschwindigkeit sind in Serie verbunden, ist der Luftdruck doppelt so hoch wieder Lüfter, und der Luftstrom ist gleich dem Luftstrom eines einzelnen Lüfters.

3. Die beiden Modelle werden parallel bei unterschiedlichen Geschwindigkeiten eingesetzt. Der Luftstrom ist gleich dem des größeren Lüfters, und der Luftdruck wird nicht überlagert.

4. Die beiden Modelle sind unterschiedlich und rotieren bei unterschiedlichen Geschwindigkeiten und die größere wird in der Serie b verwendet.Der Luftdruck ist geringer als der eines einzelnen Ventilators, und der Luftstrom ist gleich dem des größeren.
